下 载


欢迎使用本单位产品,真诚为您服务!

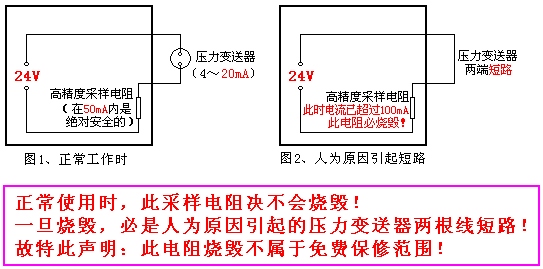

新老用户请注意:千万不要使压力变送器的两根线短路了!另外,接线前请关掉仪器电源!





采样电阻烧毁后,压力将不能正确测量!

这时打开仪器可看到压力接线插头附近的采样电阻已烧焦!

(采样电阻有两个,进口、出口各一个!)

(老仪器TPA-3必须注意以上这些,新升级仪器TPA-3A已带保护电路,不怕短路!)





1、 泵类产品测试系统(电测法)

(1)泵类产品试验数据分析处理软件(电测法) V9.01(2019年10月最新版!!)

说明:欢迎您使用我们的软件。您有什么要求、建议,欢迎与我们联系,我们先在此表示感谢!



系统的使用请下载使用说明书(硬件适用TPA-3A) V8.3最新版)。

对于我单位的非正式用户,因为没有“泵产品参数测量仪”,不能实现泵的各参数的自动采集,故只能采用人工录入数据,具体方法是:点主程序的“高级”菜单下的“数据修正”命令,输入密码:123456(此修正密码可自行修改),结合工具栏上的“上插”、“下插”、“删行”按钮即可。

版V9.01(1)全面优化各类电动阀门的流量或压力自动调节算法,调节更快速和准确,并对算法中各参数的设置进行了详细的说明;(2)之前英文翻译不彻底的多个窗口进行了英文/中文自动转换;(3)更正了NPSH>10之后曲线显示的缺陷。

版V9.00(1) 按国际标准ISO9906-2012、国家标准GB3216-2016、GB12785-2014全面升级软件;(2)增加了各项试验曲线的拟合多项式系数的显示和输出;(3)电脑端增加功率因数的实时显示;(4)增加4个外部显示终端内容的自定义;(5)全面支持Windows10;(6)打印模板导入模式的更改,解决了一些电脑无法更改打印模板的问题。

版V8.99(1)修正了污水潜水泵规定流量的0.7-1.3倍范围内的最大轴功率计算方法。(2) 按国标完善了潜水电泵的热试验数据分析,求出实测温升和额定功率时的温升。(3) 修正了附录级容差判断时的小功率泵(<10kW)的容差指标。(4)完善了堵转试验最大电压低于0.9倍额定电压时的分析方法。(5)试验数据的实时备份,意外掉电重运行本程序可恢复掉电前的试验数据。(6)增加了试验数据的多重备份(支持本地、远程、网络远程)。(7)增加了电机及泵所有参数的详细显示:三线电压、电流、功率的测量值与相位的分相显示;功率因数、压力变送器4-20mA电流值、流量计的频率值等的显示。(8)增加试验报告封面的外部word格式模板的支持。

版V8.98(1)增加了泵参数数据库,做过试验的泵的参数自动添加进数据库或自行添加进数据库,后面根据泵型号可自动调出这些参数,减少再设置的麻烦;或者进泵数据库选中泵型号后再做试验,可大大减少再设置的参数。(2)完善了空载试验、负载试验、状态监测的外部word格式的打印模板。(3)由于测量原因,取消了电参数测量仪PF9833的支持。

版V8.97(1)完善了程序在Windows 7下的注册问题,现在正式支持Win7。(2)增加了泵的状态定时监测记录;(3)其他一些细节易用性的完善。

版V8.96(1)更新了往复泵的试验方法;(2)针对往复泵的高压力的阀门调节,提供了专用的阀门控制算法,25MPa压力下都能精确地、较快的控制阀门,并能确保阀门不会闭死,极大提高了往复泵阀门自动调节时间与调节精度;(3)其他一些细节易用性的完善。

版V8.95(1)支持日本横河WT330。(2)优化了螺杆泵、容积泵的阀门自动控制算法;(3)其他一些细节易用性的完善。

版V8.94(1)针对新版仪器TPA-3A,对阀门自动控制功能增强,可随时精确控制阀门调节时间,从10毫秒到数十秒均可,可设置阀门默认点动时间。(2)针对新版仪器TPA-3A,优化了阀门自动调节算法,极大提高了自动调节时间与调节精度。在涡轮流量计、采集5点数据的情况下,精度控制1.5m^3/h或1.2%时,最快3分钟就可以完成一次试验;(3)其他一些细节易用性的完善。

版V8.93(1)泵试验数据分析默认采用国际、国家标准的2级精度,也增加了相应标准的1级、附录级精度的判断以及自定义精度的判断(比如只判断某范围的上限等);(2)试验参数设置时,可自动记录试验的时间精确到秒,原来精确到日;(3)完善了设置数据、试验数据均能输出为Excel格式文件,还包括之前就能输出的Word格式文件;(4)增加了变频器信号的0.2%高精度测量的硬件设备支持;(5)自动调节流量的性能试验结束后,是否需要自动关闭阀门的支持;(6)电机电流超电流档位的实时监视提醒;(7)针对新版仪器TPA-3A的支持完善,TPA-3A的所有数据(包括进、出口压力变送器的4mA、20mA参数)都能在电脑上设置;(8)其他一些细节易用性的完善。

版V8.92(1)增加了对最新版仪器TPA-3A的支持,精度、速度、稳定性得到很大提高;(2)针对TPA-3A的新特性,极大地改进了自动控制算法,控制精度、速度得到很大提高,同时增加了控制点数的可选;(3)支持下位机组态终端的支持。(4)支持在Window7下的运行,但注册需要我方特别提供授权。

版V8.91(1)增加了对电厂主油泵的性能试验分析;(2)建立泵性能曲线数据库,可实时判断泵性能是否在其规定的上、下限内;(3)泵试验数据分析默认采用国际、国家标准的2级精度,也增加了相应标准的1级、附录级精度的判断;(4)可显示泵的最大流量QMax、最大扬程HMax值;(5)之前的试验称为“试验模式”,现增加了“工厂模式”,是一种傻瓜式试验方式,是针对不了解泵的普通工人而开发,简单几个参数设置,快捷键操作,直接调出数据库参数。如不计算泵预热时间,1天可以测试近200台泵,满足工厂流水线测试;(6)增加了试验台系统参数如流量系数、管路口径、电流变比的事先预置,每次试验时程序会自动或人工直接选择;(7)增加了新试验、追加试验、新编号试验的选择;(8)窗口布局自动保存为默认;(9)测试结论直接带颜色显示合格或不合格;(10)可批量把试验数据导出为Excel电子表格文件;(11)数据存储格式改变,程序只向前兼容;(12)其他一些细节易用性的完善。

版V8.9(1)功率、压力单位可选择,数据文件存储格式改变;(2)增加了一些其他单位仪器的支持,每种仪器如何设置均带有提示;(3)曲线的显示颜色、打印颜色改为分别控制;(4)“历史”试验数据库里增加了一些参数的显示;(5)增加了“附加信息”输入窗,加上原有的,自定义项可达23个;(6)改善了某些较低配置电脑打印时资源占有率的问题;(7)把原来试验数据必须不低于6组的限制降低为3组;(8)“试验参数设置”的“总体”各栏取消了不允许输入空格的限制;(9)变更了较多的细节:试验数据复制输出、试验数据Word文件输出、分析表格自动滚动到最右端显示最关心的数据

版V8.8更正了某些类型的泵轴功率/配套功率、泵效率/机组效率分析显示不对应的问题。

版V8.7(1)增加了 微型泵的试验。(2) 优化了Word模板打印处理。

版V8.6(1)增加了 国标GB6245-2006消防泵的试验。(2)试验参数设置中增加了3项自定义项,用户可自行输入叶轮尺寸等自定义的项目。(3)性能分析时,可以把试验参数、数据、曲线等导出到一Word文档,在本程序所在文件夹的\Temp\文件夹里。 (4)增加了电机效率曲线数据库的输入。

版V8.5(1)打印格式随心所欲,模板为Word格式,可按自己要求随便修改。(2)增强了自动控制功能,可同时调节1~3条管路的阀门,对大小管径的泵组都能实现流量的精准控制。

版V8.4(1)程序由单窗口界面转换为多窗口界面。(2)按国标部标改进了螺杆泵的测试分析;(3)增加了多条性能曲线的叠加;(4)解决增加了变频机组的测试,可以以转速为横轴进行分析。

版V8.3(1)小型潜水电泵升级为JB/T8092-2006;(2)增加了试验数据追加功能;(3)性能试验、汽蚀试验增加了实时分析功能;(4)试验台有关参数可录入数据库中,试验时可自动或手动从中选择,不用再敲入;(5)增加了空载试验向导;(6)试验参数设置增加了帮助功能 ;(7)数据精度增加高精度类别选项;(8)非自动控制版本的仪器,若汽蚀试验自动控制勾上,则在做汽蚀试验时,仪器会产生电流变比发生异动并且无法修改的现象,此版本解决了此问题。(2008年6月过期)

版V8.2修改了在历史数据浏览中某些项内容过长会报错的问题;增加了光电式等外部转速传感器的输入,解决了内燃机、皮带传动、齿轮传动等驱动机构的泵转速测量问题;增加了规定流量处的扬程点与规定扬程处的流量点的显示;小型潜水电泵升级为JB/T8092-2006。(2008年4月过期)

版V8.1应客户特殊要求,增加了三相/单相电机特殊额定电压的设置;解决了几个因升级引起的问题;另外,考虑新、老用户的电脑速度相差很大,增加了一条人工设置:根据自身的电脑速度可自行设置通讯速度(设置中称为优先级,建议不要勾上,除非通讯速度明显变慢再考虑勾上)。(2008年1月过期)

版V8.0增加了对一些其他仪器的支持;增加了电机绕组电阻测量的全自动化;增加了温升试验的全自动化;改善了本程序的CPU资源占用问题。(2007年7月过期)

版V7.9增加了泵运行状态监视记录功能,添置了电机杂散损耗占其轴功率的比例,原来取2%得规定值。(2007年5月过期)

版V7.8升级为GB/T3216-2005标准。(已过期)

版V7.7修改了通讯方式,可支持COM1~COM9通讯;增加了直流电机、同步电机驱动泵的分析;增加了测量电机绕组电阻时导线固定阻值的自动消除。(已过期)

版V7.6改善了性能试验的 自动控制方式……(已过期)

版V7.5增加了性能试验的控制方式:控制驱动器自动控制与计算机自动控制(适合于大惯性系统);增加了自动控制时最大流量点的设置;增加了其它流体介质的试验分析(如清水、润滑油、机油等稠油);增加了性能分析时椭圆曲线的显示; 增加了椭圆方程判别式计算依据GB3216-89/GB12785-2002与ISO9906-2000;增加了英文界面。(已过期)

版V7.4增加了国标GB9064-88《螺杆泵试验方法》的数据分析处理及打印 。(已过期)

版V7.3程序算法的部分改进 。(已过期)

版V7.2增加了数据采集器的USB通讯接口形式,使数据采集传输速度大大提高 。(已过期)

版V7.1支持涡轮、电磁、孔板等流量计的电流输出、脉冲输出的接口形式。(已过期)

版V7.0最大改进:把自动控制版本和非自动控制版本合并成一体,能自动调节试验工作点/流量,全自动进行试验,也可自动时人为干预调节,当然也兼容前面的,可手动调节试验工作点。(已过期)

版V6.9改进了程序内核,正式全面支持Windows95/98/ME/2000/XP。(已过期)

版V6.8更正了一个失误:某一批次仪器与计算机联机后会出现转速消失的现象,下载此版本后,请在“系统设置”中选择“仪器不支持孔板流量计”,确认后,退出程序重新运行就行了。(已过期)

版V6.7支持高压电机的泵产品试验分析。(已过期)

版V6.6增加利用电机效率近似求得轴功率的计算方式。以前版本一直是通过做电机空载试验来求得电机损耗进而得到轴功率。此版本及以后版本中,这两种计算方式是可选的。(已过期)

版V6.5提高了系统数据采样的自动化程度,计算机全自动控制泵参数测量仪器,真正做到了测量完全在计算机上操作。(已过期)

版V6.4支持涡轮、电磁或带频率输出的其它类型流量传感器、带电流输出的孔板流量计等。(已过期)

版V6.3主要增加了电机绕组电阻、温升试验等的自动测量。(已过期)

版V6.2主要增加了电机堵转试验。(已过期)

版V6.1主要完善了单相电机的试验,增加了单相电机的主、副绕组温升试验。(已过期)

版V6.0主要增加了单相电机试验,开放了温升试验,另增加了不需作空载试验也可分析机组性能的功能。(已过期)

版V5.1比起V5.0版主要改善了多线程通讯方式,并且各类试验曲线可彩色显示和打印。(已过期)

(2)泵类产品测试系统使用说明书 V8.3(硬件适用TPA-3A)

(3)泵类产品测试系统使用说明书 V8.0(硬件适用TPA-3)

(4)泵类产品测试系统合同范本  或  技术协议范本

此合同内容是针对只购我们仪器、软件的客户。如需要我们更多的服务(如设计水池、管道、配电屏、控制台等),则需相应增加合同内容,具体请来信、来电联系。




2、 泵类产品测试系统(扭矩法)

(1)泵类产品试验数据分析处理软件(扭矩法) V6.0

说明:欢迎您使用我们的软件。您有什么要求、建议,欢迎与我们联系,我们先在此表示感谢!



系统的使用请下载使用说明书

对于我单位的非正式用户,因为没有“泵产品参数测量仪”,不能实现泵的各参数的自动采集,故只能采用人工录入数据,具体方法是:点主程序的“高级”菜单下的“数据修正”命令,输入密码:123456(此修正密码可自行修改),结合工具栏上的“上插”、“下插”、“删行”按钮即可。

版V5.6增加了 (1)安捷伦HP34970A数据采集器的支持;(2)功率、压力的单位可选择。

版V5.5增加了 (1)对螺杆泵的支持;(2)打印格式随心所欲,模板为Word格式,可按自己要求随便修改。

版V5.4增加了 对差压变送器的支持;执行标准升级为GB3216-2005(2007年5月过期)

版V5.3增加了 汽蚀试验判断的另一种方式--效率,这样汽蚀试验具有两种判断方式:扬程或效率。(已过期)

版V5.2增加了对一些其他仪器的支持;增加了性能试验的全自动化能自动调节试验工作点/流量,全自动进行试验,也可自动时人为干预调节,当然也兼容前面的,可手动调节试验工作点(已过期)

版V5.1增加了 变频器驱动泵的转速性能分析,除国标GB3216分析方法之外,增加了流量、扬程、泵效率等指标随大范围转速变化的性能曲线图 。(已过期)

(2)泵类产品测试系统使用说明书 (扭矩法) V6.1




3、 气动隔膜泵测试系统

(1)气动隔膜泵测试系统 V1.0

说明:欢迎您使用我们的软件。您有什么要求、建议,欢迎与我们联系,我们先在此表示感谢!



(2)气动隔膜泵测试系统使用说明书




5、 LabVIEW泵站性能监测管理系统

(1)泵群性能测试处理软件 V1.0

说明:欢迎您使用我们的软件。您有什么要求、建议,欢迎与我们联系,我们先在此表示感谢!



系统的使用请下载使用说明书

此软件特为大亚湾核电站、岭澳核电站开发,开发环境为美国国家仪器公司的LabVIEW软件。

此软件有安装密码,只对上述两核电站开放,其他用户请勿下载,谢谢!

(2)泵群性能测试处理系统使用说明书
